K-2000FC综合录井仪

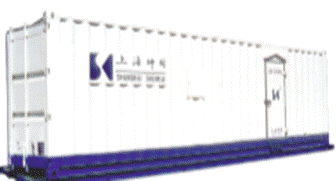

SK-2000FC正压防爆型综合录井仪由中国上海神开科技有限公司生产，该系统符合国际标准，具有国际先进水平。

主要技术指标

综合录井仪性能指标
A气体检测系统
●总烃
类型：SK-3Q04
输入电压：220V
输出记录：3056记录仪及计算机
标定方法：用C1做工作曲线
测量范围：10ppm~100%
灵 敏 度：10ppm
重 复 性：小于满量程的2.5%
测量周期：连续测量
●组份（C1-nC5）
类型：SK-3Q04
输入电压：220V
输出记录：3056记录仪及计算机
标定方法：做工作曲线
测量范围：10ppm~100%
灵 敏 度：10ppm
重 复 性：≤满量程2.5%
测量周期：30~90秒分析至nC4
●硫化氢检测器
类型：MSA-580型硫化氢检测系统
输入电压：220V/50Hz单相交流电
输出记录：声、光
标定方法：做硫化氢气样标定预报警点
测量范围：2~100ppm
灵 敏 度：2ppm
重 复 性：≤满量程5%
反应周期：≤60秒
报??? 警：声、光报警
●非烃检测器（检测CO2 ）
类??? 型：SK-3R03
输入电压：220V
输出记录：3056记录仪及计算机
标定方法：做工作曲线
测量范围：2000 ppm~100%
灵 敏 度：2000 ppm（空气为载气）???
重 复 性：≤满量程2.5%
测量周期：4min?
B钻井监测系统
●井深测量参数
测量内容：井深、钻头位置（钻具深度）、钻时、大钩高度、大钩运动
方向、座卡瓦、钻进、钻头离井底。具有前面板数码显示相
应大钩高度的功能和联机信号输出。
井深测量范围： 0~9999.99m? 精度±2%（单根）
钻时测量范围：0.1~600min/m 精度：±1%
显示大钩高度：0-50m? 显示步长：≤0.1m
深度迟到时间范围：1-300min
深度记号发送间隔：0.1m/0.2m/0.5m/1.5m(可调)
悬重测量范围：0~4000KN 精度：±1.5%
钻压范围：0~500KN
●悬重传感器
测量方法：压力--电流转换
测量范围：0-6Mpa
最大压力极限：≥10 Mpa
线性偏差：＜±0.5%（满量程）
灵敏度：~100mv/6 Mpa
温度范围：-30~+80℃
精度：±0.5%（20℃±5℃条件下校准）
●绞车
测量方法：角位移
适应起下钻速度范围：0~5m/s
温度范围：-40~+80℃
●扭矩
测量方法：压力--电流转换
测量范围：0~1.6Mpa
最大压力极限：2.4Mpa
线性偏差：＜±0.5%（满量程）
灵敏度：~100mv/1.6 Mpa
温度范围：-30~+80℃
精度：±0.5%
●立管压力
测量方法：压力--电流转换
测量范围：0~40Mpa
测量精度：2%（满量程）
线性偏差：＜±0.5%（满量程）
灵敏度：~100mv/6 Mpa
精度：±0.5%
环境温度范围：-30~+80℃
●转速
测量方法：电感型接近开关
测量范围：0~ 960rpm
测量精度：1%（满量程）
温度范围：-30~+60℃
C钻井液监测系统
●泵冲：
测量方法：电感型接近开关
测量范围：0~60? 120? 240? 480? 960冲（可调节）
测量精度：1%（满量程）
温度范围：-30~+60℃
●钻井液出口流量
测量方法：流体力学克努伯方程
测量范围：0~100L/S
稳 定 性：5%
精??? 度：5%
显示方式：流量0~100%开启度表示
●钻井液密度（出口、入口）
测量方法：压力差--电流
测量范围：0.9~2.5g/cm3
测量精度：0.5%
分 辩 率：0.01g/cm3
温度范围：0~70℃
●钻井液电导率
测量方法：电磁感应
测量范围：电导率0~300ms/cm
频响时间：1s
测量精度：2%（满量程）
温度范围：0~100℃
●钻井液池体积
测量方法：位移电阻转换
测量范围：单池体积0~40m3或0~100m3
总池体积0~200m3或0~500m3
测量精度：1.5%
●钻井液温度
测量方法：铂电阻--温度关系
测量范围：0~100℃
测量精度：1℃
分 辩 率：0.5℃
D数据采集系统
传感器信号经数据处理器处理，经接口进入计算机系统；色谱及非烃信号一路进入计算机系统，另一路输出至记录仪。
E计算机系统
●硬件
采用三台联想PIV计算机采集数据，互为备份，保证数据安全。另一台脱机日常工作。配备HP彩色喷墨打印机三台。
●软件
软件采用SK-2000软件
采用中文WinNT平台
32位代码，执行速度快，效率高，保证据准确、完备。
可选择多屏参数显示，参数可灵活设置。
实时保存系统状态，当系统发生意外（死机或停电）时，系统能自行恢复正常运行状态。
专为钻台显示数据及模拟仪表画面。
系统具有自己的网络系统，安全管理能力强，可进行安全等级管理。
可提供双对数工作图版。
灵活的实时数据及曲线打印选择。
多媒体声光报警，便于查找和分析原因。
（3）仪器的准确性、稳定性及自动化程度
A各项参数齐全、精度高，录取资料准确可靠；
B仪器性能稳定可靠；
C资料采集实现自动化，资料处理及各项报表微机化。
（4） 正压防爆系统
A 箱体具有增压装置，为第一区防爆设计；
B 通电条件：可燃气体、H2S和增压均符合要求时，才能启动二次电源；
C净化空气交换，在通电模式下，关闭电源后重新启动电源具有20分钟换气周期；
D压力正常时大于10mm水柱，失压有探测装置，失压后10秒报警，再过10秒关闭总电源；
E 气体检测器：室内可燃气体和H2S检测达到预设浓度时报警并关闭总电源。
